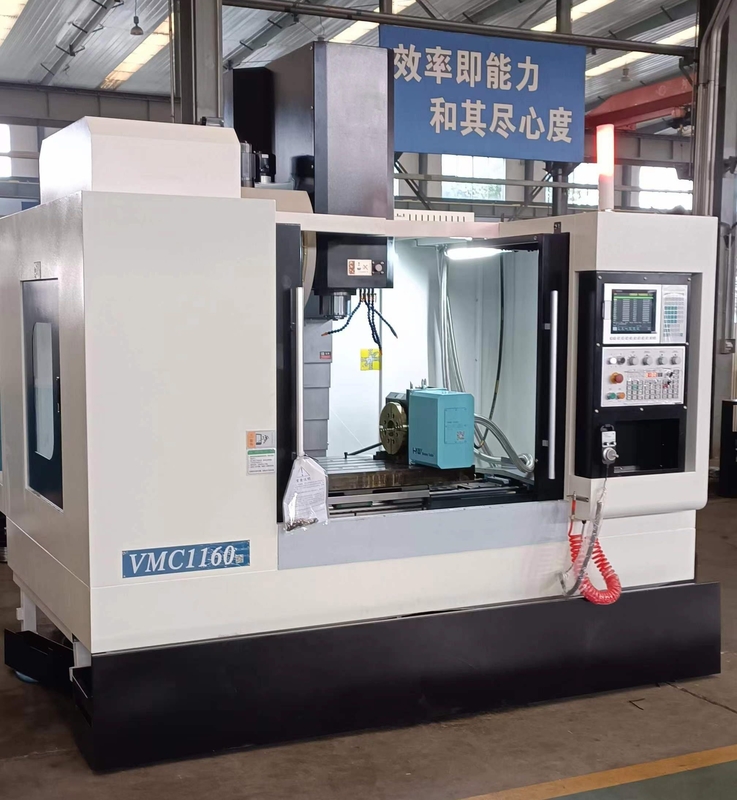

Centro de mecanizado vertical CNC de alta velocidad VMC1160 con soporte en línea y video
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TOSUN |
| Certificación: | ISO 9001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | Tiempo de entrega en temporada alta: dentro de los 15 días hábiles, fuera de temporada: dentro de lo |
| Condiciones de pago: | LC, T/T, D/P, PayPal, Western Union, Pago de pequeña cantidad |
| Capacidad de la fuente: | 1000PCS/Year |
|
Información detallada |
|||
| Modelo no.: | VMC1160: el valor de las emisiones de CO2 | Control numérico: | CNC/MNC |
|---|---|---|---|
| Precisión de procesamiento: | 0.01 ~ 0.02 mm) | Clasificación del funcionamiento: | Máquinas herramientas CNC económicas |
| Condición: | Nuevo | Paquete de transporte: | Casilla de madera |
| Especificación: | Se trata de un sistema de control de la velocidad. | Marca registrada: | TOSUN |
| Origen: | China. | Hs Código: | 8457101000 |
| Capacidad de la fuente: | 1000PCS/Year | Servicio postventa: | Apoyo en línea y video |
| Garantización: | 1 año | Aplicación: | El metal |
| Uso de proceso: | Máquinas herramientas CNC para cortar metales, máquinas herramientas CNC no convencionales, máquinas | Método del movimiento: | Control linear |
| Método de control: | Control de lazo Semi-cerrado | Personalización: | Disponible. Solicitud personalizada |
Descripción de producto
Este producto es un centro de mecanizado vertical de circuito semi-cerrado con control servo directo de los ejes X, Y y Z. Los ejes X, Y y Z son guías lineales de rodillos.y tienen una estructura compacta. El huso es impulsado por un servomotor a través de una correa síncrona. Puede realizar el sujetado de una sola vez de varias partes complejas como discos, placas, conchas, camas y moldes,y puede completar varios procesos como la perforaciónEs adecuado para la producción de múltiples variedades y lotes pequeños y medianos de productos,y puede satisfacer el procesamiento de piezas complejas y de alta precisiónPuede equiparse con un cuarto eje giratorio para satisfacer los requisitos de procesamiento de piezas especiales.
Configuración de la máquina
1Sistema CNC: KND2000M (opcional para Mitsubishi, Siemens, etc.)
2. Unidad de eje de Taiwán BT40-150-8000 rmp;
3. Servo motor de eje: potencia del motor 11KW;
4. Taiwan (Okada) BT40-24 cargador de herramientas de disco;
5. guía lineal de rodillos de tres ejes X/Y/Z (45/45/45);
6. Pulso de la mano en movimiento;
7. pistola de aire de mano;
8. En el eje Z, el pincelamiento rígido;
9- lubricación automática centralizada con aceite;
10. sistema de refrigeración externo (incluyendo tubo de refrigeración, bandeja de chips, caja de refrigeración, bomba de refrigeración);
11. Eliminación manual de las virutas traseras;
12. Refrigeración con aire externo;
13. Escudo exterior de chapa de metal de protección completa y escudos internos de tornillo y guía de rieles;
14. Cuerno de ajuste;
15. Iluminación de trabajo;
16Luz de advertencia de trabajo.
Características
- Las principales piezas básicas, como la base, el asiento de deslizamiento, el banco de trabajo, la columna, la caja de husillo, etc., están hechas de hierro fundido HT300; la base y el asiento de deslizamiento son estructuras tipo caja,y la estructura compacta y razonable de las costillas simétricas asegura una alta rigidez, resistencia a la flexión y absorción de golpes. La columna de puente en forma de A y las costillas internas en forma de cuadrícula aseguran efectivamente la rigidez y la precisión durante el corte fuerte en el eje Z;las partes básicas están hechas de arena de resina y han sido sometidas a un tratamiento de envejecimiento, lo que garantiza la estabilidad del funcionamiento a largo plazo de la máquina herramienta.
- Los ejes X, Y y Z utilizan guías de rodillos lineales, combinadas con lubricación automática forzada, para reducir la resistencia a la fricción del movimiento de alimentación, reducir el arrastramiento a baja velocidad,y mejorar la precisión y la vida útil de la máquina herramienta.
- El motor de accionamiento en dirección Z adopta un accionamiento de par elevado y dispone de un dispositivo de frenado de apagado.
- Los alimentadores en las tres direcciones de X, Y y Z adoptan tornillos de bolas de alta velocidad y silenciosos; el motor de accionamiento está directamente conectado al tornillo a través de un acoplamiento elástico,y el servomotor de alimentación transmite directamente energía al tornillo de bolas de alta precisión sin reacción, asegurando la precisión de posicionamiento y sincronización de la máquina herramienta;
- Adopta una unidad de husillo de alta velocidad, alta precisión y alta rigidez con una fuerte capacidad de carga axial y radial, y la velocidad máxima puede alcanzar las 8000 rpm;
- El huso adopta una estructura central de soplado de aire.el gas de alta presión central se utiliza rápidamente para limpiar el cono interno del husillo para garantizar la precisión y la vida de la sujeción de la herramienta;
- Los rieles de guía y tornillos en las tres direcciones de X, Y,y Z todos adoptan dispositivos de protección completamente cerrados para garantizar la limpieza de los tornillos y rieles de guía y la transmisión y precisión de movimiento y la vida de la máquina herramienta;
- La máquina herramienta adopta un diseño de estructura de protección completa, que es fácil de operar, segura y confiable;
- utilizar un dispositivo de lubricación automática centralizada fiable para lubricar automáticamente cada punto de lubricación de la máquina herramienta de forma intermitente y cuantitativa,y el tiempo de lubricación se puede ajustar de acuerdo con las condiciones de trabajo;
- Adoptar 24 revistas de herramientas de disco producidas por fabricantes profesionales de Taiwán, que tienen las ventajas de un cambio preciso de herramientas, un tiempo corto, una alta eficiencia y una alta fiabilidad;el movimiento del cargador de herramientas tiene una estructura amortiguadora, que puede reducir el impacto durante el movimiento y garantizar el uso del cargador de herramientas larga vida; accionamiento neumático, fácil de usar, el camino más corto de cambio de herramientas;
- El sistema operativo de la máquina-herramienta adopta principios ergonómicos. La caja de operación está diseñada de forma independiente y puede girar por sí misma, lo que facilita su operación.
| Punto de trabajo | Unidad | Descripción | ||
| El eje | Especificaciones del husillo de la correa | NT1cultura y cultura | ||
| Nivel estándar de la manija de la herramienta | Se aplicará el procedimiento siguiente: | |||
| Velocidad | r/min | 60 ~ 8000 | ||
| La cara del extremo del husillo a la mesa de trabajo | En el caso de los | 120-720 | ||
| Esfínter de centro a columna | En el caso de los | 710 | ||
| Mesa de trabajo | Tamaño de mesa de trabajo | En el caso de los | 1200 × 600 | |
| Número, anchura y espaciamiento de las ranuras en T | En el caso de los | 5-18×100 | ||
| Carga máxima. | En kg | 800 | ||
| Esquinas de guía | Tipo de rieles de guía | Guía lineal del rodillo para los ejes X, Y y Z | ||
| Ancho del carril de guía para los ejes X, Y y Z | En el caso de los | Las demás: | ||
| Parafusos de guía de rodillos | Eje X | En el caso de los | φ40×12 | |
| Eje Y | En el caso de los | φ40×12 | ||
| Eje Z | En el caso de los | φ40×12 | ||
| Viajes | Eje X | En el caso de los | 1100 | |
| Eje Y | En el caso de los | 600 | ||
| Eje Z | En el caso de los | 600 | ||
| Velocidad de movimiento | Eje X | el número de unidades | 32 | |
| Eje Y | el número de unidades | 32 | ||
| Eje Z | el número de unidades | 24 | ||
| Velocidad de corte de la alimentación | el número de unidades | 1-10000 | ||
| Motor de servicio | Potencia del motor del husillo | Cuadrado | 11KW | |
| Potencia del motor en el eje X, Y | Cuadrado | 2.9/2.9 | ||
| Potencia del motor en el eje Z | Cuadrado | 4.4 | ||
| Herramientas(- ¿ Qué?) | Diámetro máximo de la herramienta (adyacente/nulo) | En el caso de los | Se aplicará el procedimiento siguiente: | |
| Duración máxima de la herramienta | En el caso de los | 300 | ||
| Peso máximo de la herramienta | En kg | 8 | ||
| Tipo y número | NT1capacidad de producción | |||
| Velocidad de cambio de herramienta (herramienta a herramienta) | El S | 2.5 | ||
| Refrigerador | Potencia de la bomba de enfriamiento | No | 450 | |
| Flujo de la bomba de enfriamiento | L/min | 33 | ||
| Volumen de la caja de refrigeración | - ¿ Qué? | 350 | ||
| Tipo de lubricación | Automático | |||
| Precisión de posicionamiento para los ejes X, Y y Z | En el caso de los | 0.016/0.012/0. En el caso de las unidades de carga.012 | ||
| Precisión de repetibilidad para los ejes X, Y y Z | En el caso de los | 0.01/0.006/0. No hay más.006 | ||
| El poder | Voltagem de cambio de dirección | V. | 3~380 ± 10% | |
| Frecuencia | HZ | 50 ± 10% | ||
| Consumo total de energía | KVA | 25 | ||
| Presión total del aire | MPa | 0.5 a 0.7 | ||
| Peso de la máquina | En kg | 6800 | ||
| Tamaño de la máquina(No se puede.) | En el caso de los | Las mediciones de la longitud de la banda son las siguientes: | ||
Configuración de la máquina
2. Unidad de eje de Taiwán BT40-150-8000 rmp;
3. Servo motor de eje: potencia del motor 11KW;
4. Taiwan (Okada) BT40-24 cargador de herramientas de disco;
5. guía lineal de rodillos de tres ejes X/Y/Z (45/45/45);
6. Pulso de la mano en movimiento;
7. pistola de aire de mano;
8. En el eje Z, el pincelamiento rígido;
9- lubricación automática centralizada con aceite;
10. sistema de refrigeración externo (incluyendo tubo de refrigeración, bandeja de chips, caja de refrigeración, bomba de refrigeración);
11. Eliminación manual de las virutas traseras;
12. Refrigeración con aire externo;
13. Escudo exterior de chapa de metal de protección completa y escudos internos de tornillo y guía de rieles;
14. Cuerno de ajuste;
15. Iluminación de trabajo;
16Luz de advertencia de trabajo.
