Controller Fanuc Centro de mecanizado horizontal CNC para el procesamiento de metales de alta precisión
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TOSUN |
| Certificación: | ISO 9001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Casilla de madera |
| Tiempo de entrega: | Tiempo de entrega en temporada alta: dentro de los 15 días hábiles, fuera de temporada: dentro de lo |
| Condiciones de pago: | LC, T/T, D/P, PayPal, Western Union, Pago de pequeña cantidad |
| Capacidad de la fuente: | 1000PCS/Year |
|
Información detallada |
|||
| Modelo no.: | Se trata de un sistema de control de la calidad de los productos. | Control numérico: | CNC/MNC |
|---|---|---|---|
| Precisión de procesamiento: | 0.01 ~ 0.02 mm) | Clasificación del funcionamiento: | Máquinas herramientas CNC de gama alta |
| Condición: | Nuevo | Paquete de transporte: | Casilla de madera |
| Especificación: | 3000 veces 4200 veces 3500 mm | Marca registrada: | TOSUN |
| Origen: | China. | Hs Código: | 8457102000 |
| Capacidad de la fuente: | 1000PCS/Year | Servicio postventa: | Apoyo en línea y video |
| Garantización: | 1 año | Aplicación: | El metal |
| Uso de proceso: | Máquinas herramientas CNC para cortar metales, máquinas herramientas CNC no convencionales, máquinas | Método del movimiento: | Control del contorno |
| Método de control: | Control a circuito cerrado | Personalización: | Disponible. Solicitud personalizada |
Descripción de producto

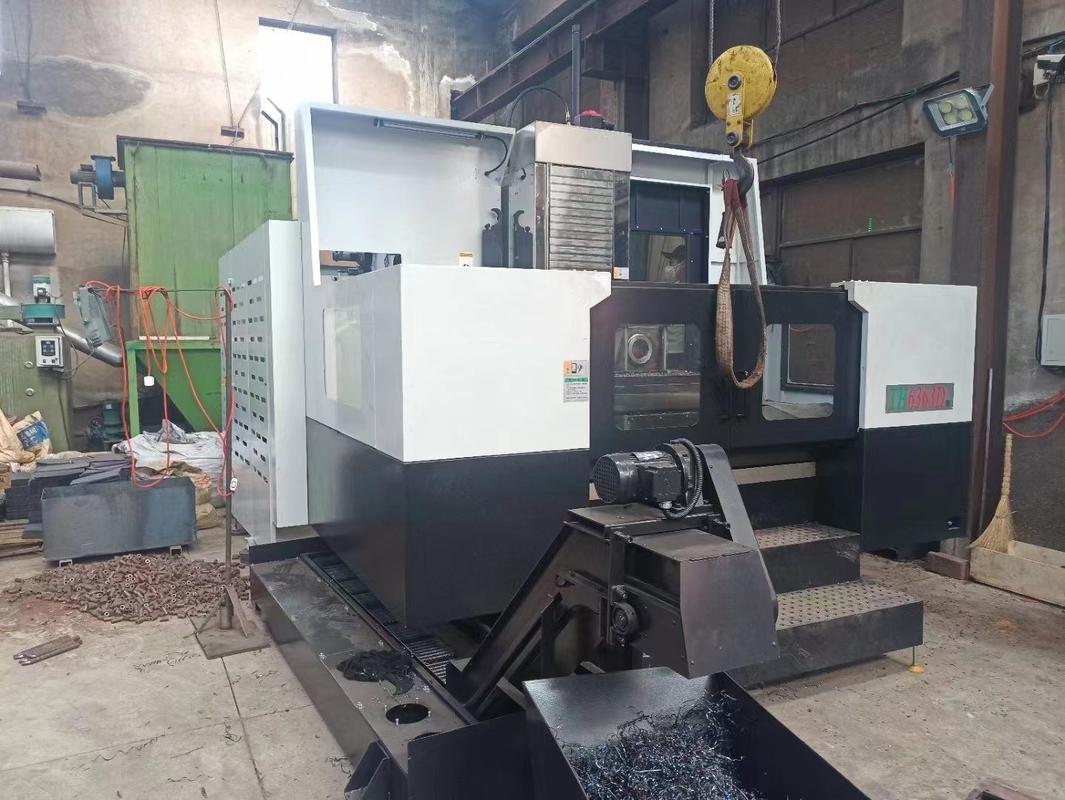

TH6363D es un centro de mecanizado horizontal de columna móvil a gran escala. Adopta diseño mecatrónico, el diseño de toda la máquina es razonable, el aspecto es fresco y generoso,y las funciones de operación están completas, conveniente, sencillo y fiable.
La máquina herramienta está equipada con una mesa giratoria CNC, que puede sujetar varias cajas, conchas, moldes y otras partes complejas a la vez.Puede completar automáticamente el mecanizado áspero y acabado de múltiples superficies de piezas como el taladro, perforación, fresado, reaming y tapping con alta eficiencia, alta precisión y alta fiabilidad.
Esta máquina herramienta es adecuada para el procesamiento de múltiples tipos de piezas complejas tales como cajas grandes y medianas, placas, discos y cáscaras.maquinaria de ingeniería, equipos informáticos, equipos ópticos y equipos médicos. y procesamiento mecánico en la industria aeroespacial y otras industrias.
Configuración de la máquina
1. sistema CNC FANUC 0i- MF1;
2. Plato giratorio CNC 630X630 con un ángulo de división mínimo de 1°;
3. Revista de herramientas tipo disco BT50#-24;
4. Eje tipo cinturón BT50, velocidad 50-4000 rpm (desaceleración de la cintura 1:2);
5. Servo motor de eje: potencia 15/18.5Kw (95.5N.M);
6. guías lineales de rodillos de trabajo pesado para ejes X, Y y Z;
7. tornillo de precisión de eje X, Y, Z fabricado en Taiwán;
8. Sistema de protección de los rieles de guía de tres ejes;
9. Sistema de lubricación automática intermitente;
10- sistema de refrigeración externo (incluido el tubo de refrigeración, la bandeja de recogida de las virutas, la caja de refrigeración, el camión de recogida de las virutas, la bomba de refrigeración);
11. Sistema neumático;
12. sistema de equilibrio automático de caja de husillo;
13. Sistema hidráulico;
14- Sistema automático de eliminación de las virutas.
15. luces de trabajo y luces de advertencia;
16. Defensa externa y semi-protección;
17. Cuerno de ajuste de la máquina herramienta;
18Anexos y documentos.
La máquina herramienta está equipada con una mesa giratoria CNC, que puede sujetar varias cajas, conchas, moldes y otras partes complejas a la vez.Puede completar automáticamente el mecanizado áspero y acabado de múltiples superficies de piezas como el taladro, perforación, fresado, reaming y tapping con alta eficiencia, alta precisión y alta fiabilidad.
Esta máquina herramienta es adecuada para el procesamiento de múltiples tipos de piezas complejas tales como cajas grandes y medianas, placas, discos y cáscaras.maquinaria de ingeniería, equipos informáticos, equipos ópticos y equipos médicos. y procesamiento mecánico en la industria aeroespacial y otras industrias.
Características

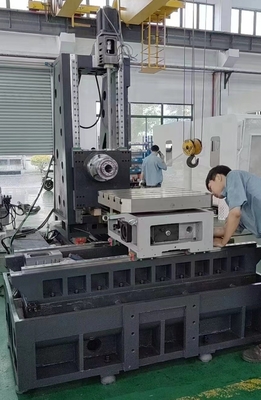

- La disposición general de la máquina herramienta adopta una estructura invertida en forma de "T" con un soporte de tres puntos, que es estable y confiable.y el banco de trabajo se mueve a la izquierda y derechaTiene alta rigidez, alta estabilidad y alta fiabilidad.
- La base, el tobogán, la columna, la caja de husillo y otras partes grandes de la base de la máquina herramienta están hechas de estructuras de hierro fundido de alta rigidez,con una colocación de refuerzo razonable para garantizar que las piezas fundidas tengan una buena resistencia a la distorsión, alta rigidez y rendimiento de absorción de golpes; son fundidos con tecnología de arena de resina y pasan por un tratamiento de envejecimiento garantiza la estabilidad del rendimiento de la máquina herramienta.
- La caja de husillo recorre hacia arriba y hacia abajo de la columna para completar el movimiento de alimentación en la dirección vertical (dirección Y).La caja del husillo está diseñada en una forma simétrica y está instalada en el centro de la columnaLa columna no soporta la fuerza excéntrica en el plano horizontal, pequeña deformación de torsión, pequeña deformación térmica, alta precisión.La caja del huso está equipada con un sistema de equilibrio automático, que puede equilibrar dinámicamente el peso propio de la caja de husillo para garantizar un procesamiento de alta precisión de la máquina herramienta.
- Los tres ejes de X / Y / Z todos utilizan tornillos de bolas de gran ancho, alta precisión y alta rigidez y carriles lineales de rodillos de trabajo pesado.,La alta velocidad de movimiento y el movimiento rápido crean un equilibrio coexistente de precisión y rigidez.
- El plato giratorio CNC cumple con los requisitos de rotación de alta velocidad, mejora en gran medida la capacidad de carga radial del plato giratorio,y aumenta la rigidez dinámica y estática y la estabilidad operativa de la mesa de trabajo.
- Los alimentadores en las tres direcciones de X, Y y Z adoptan tornillos de bolas de alta velocidad y silenciosos; el motor de accionamiento está directamente conectado al tornillo a través de un acoplamiento elástico,y el servomotor de alimentación transmite directamente energía al tornillo de bolas de alta precisión sin reacción, asegurando la precisión de posicionamiento y sincronización de la máquina herramienta;
- El husillo adopta un diseño de estructura de alta rigidez, especificación BT50.
- La máquina herramienta utiliza el método de enfriamiento de la cara del extremo del husillo para procesar piezas de trabajo y herramientas de corte, que tiene un gran caudal, un buen efecto de enfriamiento y reduce los costos de consumo.
- La máquina herramienta está equipada con Taiwan 24 de tipo de disco manipulador revistas de herramientas, lo que garantiza un cambio de herramienta confiable, rápido y estable.el peso máximo de la herramienta es de 18 kgEl bastón cónico BT50 se puede compartir con otras máquinas herramienta.
- La máquina herramienta está equipada con un sistema automático de transporte de chips y un coche de recolección de chips, lo que reduce en gran medida la intensidad de trabajo del operador y mejora la eficiencia del trabajo.
- El rodamiento del eje principal de la máquina herramienta y los rodamientos de soporte de rodamiento en ambos extremos del tornillo de bolas se lubrican con grasa.
- Los rieles lineales de rodillos y los tornillos de bolas de trabajo pesado utilizan una lubricación centralizada automática avanzada de aceite fino, una lubricación automática intermitente regular y cuantitativa, y trabajan de manera estable y confiable.
- Los rieles de guía y tornillos en las tres direcciones de X, Y,y Z están todos sellados y protegidos para garantizar la limpieza de los tornillos y los rieles de guía y la transmisión y precisión de movimiento de la máquina herramienta.
- La protección del carril de guía de la máquina herramienta adopta una cubierta de protección especial del carril de guía de acero inoxidable,que garantice eficazmente la limpieza de los rieles de guía y los tornillos y mantenga la vida útil de los rieles de guía y los tornillos.

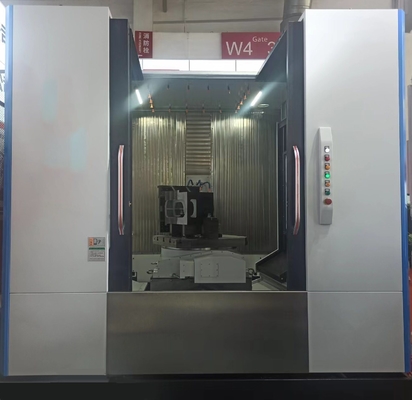

- La máquina-herramienta está diseñada y fabricada con protección total para garantizar que las limaduras de hierro y el fluido de procesamiento no salpican;la superficie principal que cubre las partes de la protección adoptan el proceso de pulverización de recubrimiento de polvo, y la apariencia es hermosa y ordenada.
- La máquina herramienta está equipada con el sistema de control CNC FANUC 0i MF1, que tiene funciones de bloqueo completo y fiable, protección de seguridad y diagnóstico de fallos y alarma.Está equipado con una interfaz de comunicación estándar RS232Tiene funciones completas, fácil operación, precisión estable y confiable.
| Punto de trabajo | Unidad | Descripción | ||
| Mesa de trabajo | Tamaño de mesa de trabajo | En el caso de los | 630 × 630 | |
| T-slot | En el caso de los | 24 x M24 o 5-18 × 125 | ||
| Carga máxima. | En kg | 1200 | ||
| Ángulo de separación mínimo del eje B | ¿ Qué pasa? | 1 | ||
| Precisión del ángulo de división | ′′ | 10 | ||
| Precisión de la repetibilidad | ′′ | ±2 | ||
| Cantidad de mesa de trabajo | 1 | |||
| Viajes | Eje X, Y y Z | En el caso de los | 1050/800/900 | |
| Centro del husillo a la superficie de la mesa de trabajo | En el caso de los | - ¿Qué es eso?880 | ||
| La nariz del husillo al centro de la mesa de trabajo | En el caso de los | 120 a 1020 | ||
| El eje | Más estrecho | En el caso de los | NT1capacidad de producción | |
| Velocidad | En kg | 50 a 4000 rpm (desaceleración de la cinta 1: 2) | ||
| Alimentos para animales | Reducción de la velocidad de alimentación | el número de unidades | Se aplican las siguientes medidas: | |
| Tasa de alimentación rápida | el número de unidades | Se aplicarán las siguientes medidas: | ||
| Unidad de ajuste de X, Y, Z min. | En el caso de los | 0.001 | ||
| Parafusos de bolas X, Y y Z | En el caso de los | Se trata de:Φ40×12Se trata de:Φ50×12 | ||
| Guía de rodillos X, Y, Z | En el caso de los | Se trata de:45; Z: 55 | ||
| Revista de herramientas | Cantidad de herramientas | 24 | ||
| Diámetro máximo de la herramienta x longitud | En el caso de los | Fr120/Fr220×350 | ||
| Peso máximo de la herramienta | En kg | 18 | ||
| Contenedor de herramientas | NT1capacidad | |||
| Velocidad de cambio de herramienta (herramienta a herramienta) | El S | 2.5 | ||
| Tipo de lubricación | Los demás rodamientos y rodamientos de apoyo de tornillo | Grasa | ||
| De las partidas de los tipos utilizados en la fabricación de los productos del capítulo 85 | Automático | |||
| Motor de servicio | Motor de servo de eje | Cuadrado | 15 de diciembre.5KW | |
| Servomotor de eje X, Y, Z y B | Cuadrado | 3/3/3/1.4KW | ||
| Motor de circulación de aceite lubricante de husillo | 370 W | |||
| Motor de lubricación centralizado | 12 W | |||
| Motor hidráulico | 2.25KW | |||
| Motor de fluidos de corte | 0.73KW | |||
| Motor de transporte de astillas | 200 W | |||
| Motor de control aéreo | Cuadrado | 0.373KW | ||
| Precisión de posicionamiento | En el caso de los | 0.015 | ||
| Precisión de la repetibilidad | En el caso de los | 0.01 | ||
| El poder | Voltagem de cambio de dirección | V. | 3~380 ± 10% | |
| Frecuencia | HZ | 50 ± 10% | ||
| Consumo total de energía | KVA | 45 | ||
| Presión total del aire | MPa | 0.5 a 0.7 | ||
| Peso de la máquina | T. | 13 | ||
| Tamaño de la máquina(No se puede.) | En el caso de los | 3000×4200×3500 | ||
Configuración de la máquina
1. sistema CNC FANUC 0i- MF1;
2. Plato giratorio CNC 630X630 con un ángulo de división mínimo de 1°;
3. Revista de herramientas tipo disco BT50#-24;
4. Eje tipo cinturón BT50, velocidad 50-4000 rpm (desaceleración de la cintura 1:2);
5. Servo motor de eje: potencia 15/18.5Kw (95.5N.M);
6. guías lineales de rodillos de trabajo pesado para ejes X, Y y Z;
7. tornillo de precisión de eje X, Y, Z fabricado en Taiwán;
8. Sistema de protección de los rieles de guía de tres ejes;
9. Sistema de lubricación automática intermitente;
10- sistema de refrigeración externo (incluido el tubo de refrigeración, la bandeja de recogida de las virutas, la caja de refrigeración, el camión de recogida de las virutas, la bomba de refrigeración);
11. Sistema neumático;
12. sistema de equilibrio automático de caja de husillo;
13. Sistema hidráulico;
14- Sistema automático de eliminación de las virutas.
15. luces de trabajo y luces de advertencia;
16. Defensa externa y semi-protección;
17. Cuerno de ajuste de la máquina herramienta;
18Anexos y documentos.
